JB-300B/500B半自動沖擊試驗機

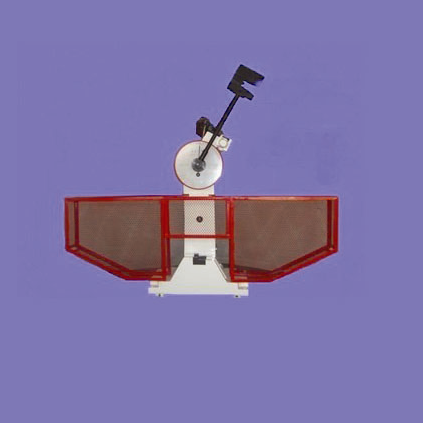

JB-300B半自動沖擊試驗機
一、產品綜述
（一）原理：
本公司生產的JB系列沖擊試驗機是嚴格按國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》開發的產品，按國標GB/T229-1994《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗，按JJG145-82《擺錘式?jīng)_擊試驗機》出廠檢驗。所用式樣斷面為10*10MM。主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。
該產品的試驗原理是利用擺錘沖擊前位能與沖擊后所剩余位能之差在度盤上顯示出來的方式，得到所試驗試樣的吸收功。
（二）產品特點：
操作上采用半自動控制，操作簡便，工作效率高，利用擺錘沖斷試樣后的剩余能量既可自動揚擺，在連續做試樣的沖擊試驗時，更能體現其優越性。
（三）適用行業：
JB系列廣泛應用于計量、機械制造、冶金、壓力容器、大專院校等行業的檢測科研與生產。
（四）主要用途：
主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。
二、技術參數：
1、沖擊能量： 300J、150J
2、度盤刻度范圍及分度值：
|
型號 |
JB-300B |
|
能量范圍 |
0-300J 0-150J |
|
每小格分度值 |
2J 1J |
3、擺錘力矩
|
擺錘沖擊能量 |
300J |
150J |
|
擺錘力矩 |
160．7695N.M |
80.3848N.M |
4、擺錘預揚角: 150°
5、擺錘中心至沖擊點(試驗中心)距離: 750MM
6、沖擊速度: 5.2M/S
7、試樣支座跨距: 40MM
8、試樣支座端部圓弧半徑: 1-1.5MM
9、試樣支座支撐面傾角: 0°
10、沖擊刀圓弧半徑: 2-2.5MM
11、沖擊刀兩斜面夾角: 30°
12、沖擊刀刃厚度: 16MM
13、試樣規格: 10*10*55MM
14、試驗機重量: 約450KG
15、試驗機外形尺寸: 2124*600*1340MM
16、電源: 三相四線制50HZ380V180W(主電機)
三、標準配置：
主機 ：一臺。
擺錘：規格，大擺300J、小擺150J。 數量，各一個，共兩個。
跨距樣板：規格，L=40。數量，一個。
試樣對中塊：規格，L=40（V.U）型。數量，一個。
拆卸器：數量，一個。
呆搬手：規格，S=30。數量，一個。
六角扳手：規格，S=14。數量，一個。
地角螺栓：規格，M16×300。數量，四套。
鉗口（包括支架）：數量，一付。備注，已裝在主機上。
安全防護網 一套
四、工作條件：
a、室溫10-35oC范圍內；
b、相對濕度不大于85%；
c、周圍無腐蝕性介質的環境中；
d、安裝在厚度不小于150mm的混凝土地基上或固定在大于880公斤的基礎上；
e、機座上安裝基準面的水平度調到0.2/1000以內；
JB-500B半自動沖擊試驗機
一、產品描述：
（一） 原理
本公司生產的JB系列沖擊試驗機是嚴格按國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》開發的產品，按國標GB/T229-1994《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗，按JJG145-82《擺錘式?jīng)_擊試驗機》出廠檢驗。所用式樣斷面為10*10MM。主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。
該產品的試驗原理是利用擺錘沖擊前位能與沖擊后所剩余位能之差在度盤上顯示出來的方式，得到所試驗試樣的吸收功。
（二）產品特點
操作上采用半自動控制，操作簡便，工作效率高，利用擺錘沖斷試樣后的剩余能量既可自動揚擺，在連續做試樣的沖擊試驗時，更能體現其優越性。
（三）適用行業
JB系列廣泛應用于計量、機械制造、冶金、壓力容器、大專院校等行業的檢測科研與生產。
（四）主要用途
主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。
二、技術參數：
1、最大沖擊能量： 500J
2、最大沖擊速度： 5.4m/s
3、擺錘升角： 150゜
4、主軸至打擊中心的距離： 800mm
5、試樣支座跨距： 40mm
6、試樣支座端圓弧半徑： R1—1.5mm
7、沖擊刀圓弧半徑： R2—2.5mm
8、沖擊刀兩斜面夾角： 30o
9、沖擊刀厚度： 16mm
10、最小分辨力： 2.5J
11、主機電源： 50Hz 380V
12、設備重量約： 550Kg
13、外形尺寸： 800х678х1450mm
14、擺錘力矩： 267.9490/133.9746N.m
三、標準配置
1、主機 ：一臺。
2、擺錘：規格，大擺500J、小擺250J。 數量，各一個，共兩個。
3、跨距樣板：規格，L=40。數量，一個。
4、試樣對中塊：規格，L=40（V.U）型。數量，一個。
5、拆卸器：數量，一個。
6、呆搬手：規格，S=30。數量，一個。
7、六角扳手：規格，S=14。數量，一個。
8、地角螺栓：規格，M16×300。數量，四套。
9、鉗口（包括支架）：數量，一付。備注，已裝在主機上。
10、安全防護網 一套
四、工作條件
a、室溫10-35oC范圍內；
b、相對濕度不大于85%；
c、周圍無腐蝕性介質的環境中；
d、安裝在厚度不小于150mm的混凝土地基上或固定在大于880公斤的基礎上；
e、機座上安裝基準面的水平度調到0.2/1000以內；
