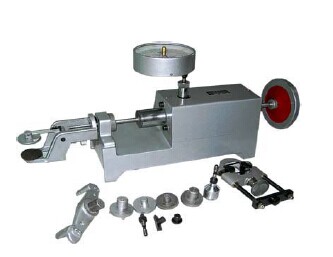

SWY 液壓強度試驗機
發布時間：2015/8/31 17:39:13 瀏覽量：2003次
一、概述
本機主要用來測定型芯砂在常溫下的抗壓、抗剪、抗拉和抗彎強度。其主要結構有壓力表、快換接頭座、工作活塞、機體、手輪等部份組成。
二、技術參數
1. 活塞直經:22.6 毫米
2. 活塞截面積:4 厘米 2
3. 活塞產生最大推力:240 公斤
4. 手輪推進行程:50 毫米
5. 低壓表（D）測定范圍:0～1.2公斤／厘米 2（抗壓值）使用低壓附件時:0～0.24 公斤／厘米 2（抗壓值）
6. 高壓表（G）測定范圍:0～12 公斤／厘米 2（抗壓值）
7. 外形尺寸（長×寬×高）600×180×330 毫米
8. 重量 30 公斤
三、原理
本強度機是一水平放置的液壓機。轉動手輪 5 使機內活塞推進產生壓力，通過油缸前部的工作活塞，將壓力傳遞給試樣，本機主要用來測定型芯砂在常溫下的抗壓、抗剪、抗拉和抗彎強度。 其主要結構有壓力表、快換接頭座、工作活塞、機體、手輪等部份組成。
